ملخص المقال
العروات لوحةتلعب دورًا حاسمًا في أنظمة التوزيع الكهربائية من خلال توفير اتصالات موصلة آمنة ومستقرة داخل اللوحات. يمكن أن تؤدي الاتصالات الضعيفة إلى ارتفاع درجة الحرارة، وفقدان الطاقة، ومخاطر محتملة على السلامة. تشرح هذه المقالة كيفية عمل عروات اللوحة، وكيف تدعم النقل الآمن للتيار، وكيفية تحديد العروة المناسبة لتطبيقات معينة. كما أنه يوضح تحديات التثبيت الشائعة والحلول العملية التي تعمل على تحسين الموثوقية في اللوحات الكهربائية.

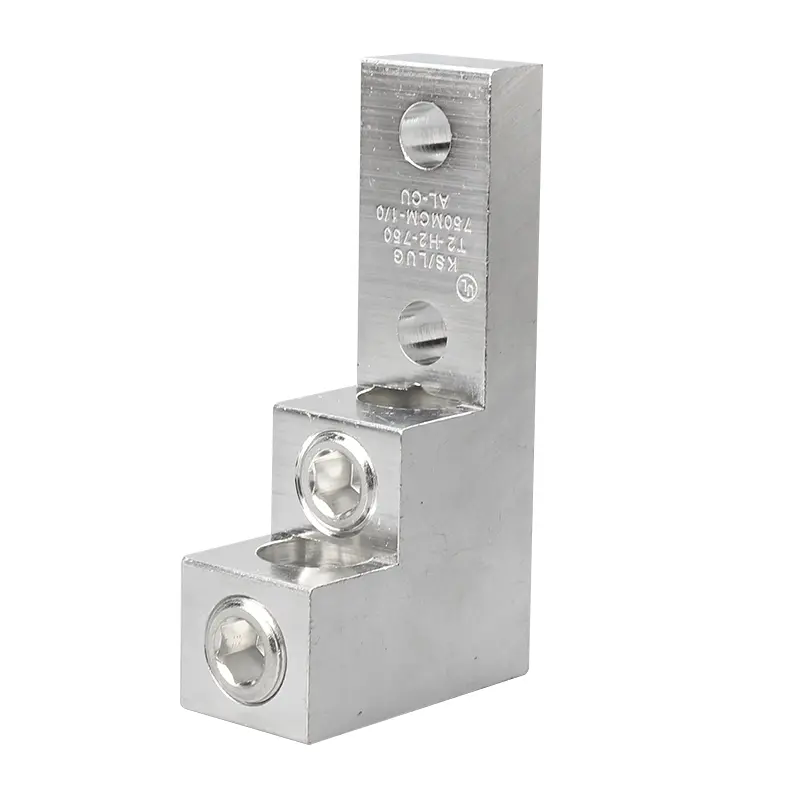

عروات اللوحة عبارة عن موصلات كهربائية متخصصة مصممة لتأمين الموصلات داخل اللوحات أو لوحات التوزيع. تعمل هذه العروات على إنشاء واجهة كهربائية مستقرة بين خطوط الطاقة الواردة وأشرطة التوصيل الداخلية أو التوصيلات الطرفية للوحة اللوحة.
في البنية التحتية الكهربائية الحديثة، تقوم اللوحات بتوزيع الكهرباء من مصدر رئيسي إلى دوائر فرعية مختلفة. تضمن وصلات العروة الموثوقة تدفق التيار الكهربائي بكفاءة مع الحفاظ على الاستقرار الميكانيكي. بدون العروات المثبتة بشكل صحيح، قد ترتخي الموصلات، مما يتسبب في تراكم المقاومة، أو ارتفاع درجة الحرارة، أو حتى فشل كهربائي.
تُستخدم العروات اللوحية على نطاق واسع في الأنظمة الكهربائية السكنية والتجارية والصناعية. وهي مصممة لاستيعاب أحجام الأسلاك المختلفة، والتقييمات الحالية، وبيئات التثبيت.
تعمل عروات اللوحة عن طريق تأمين الموصل ميكانيكيًا إلى طرف موصل باستخدام الضغط أو التثبيت الميكانيكي. يضمن هذا الاتصال الحد الأدنى من المقاومة بين الموصل وقضيب توصيل اللوحة.
تتم العملية على عدة مراحل:
عندما يتم ربطها بشكل صحيح، تقوم عروات اللوحة بإنشاء مسار كهربائي منخفض المقاومة. وهذا يقلل من فقدان الطاقة ويساعد في الحفاظ على كفاءة النظام.
في أنظمة الطاقة ذات السعة العالية، تم تصميم هذه الموصلات للتعامل مع التيارات الكبيرة مع الحفاظ على درجات حرارة التشغيل الآمنة.
تم تصميم عروات اللوحة لدعم التوصيل الكهربائي والقوة الميكانيكية. يتضمن التصميم عادة عدة عناصر أساسية:
عادةً ما يتم تصنيع الجسم الموصل من النحاس أو الألومنيوم عالي الموصلية. تتضمن بعض التصميمات طلاءًا واقيًا لتحسين مقاومة التآكل وتعزيز المتانة.
يضمن الضغط الميكانيكي بقاء الموصل متصلاً بشكل آمن حتى في ظل الاهتزاز أو التمدد الحراري. يعد هذا الاستقرار ضروريًا في البيئات الصناعية حيث تتعرض اللوحات الكهربائية لأحمال متغيرة.
يتم استخدام عروات اللوحة في مجموعة واسعة من أنظمة التوزيع الكهربائية حيث يتطلب الأمر إنهاء موصل موثوق به.
تشمل التطبيقات الشائعة ما يلي:
تسمح هذه الموصلات للكهربائيين بإنهاء الموصلات الكبيرة بأمان دون المساس بالأداء الكهربائي. كما يتيح تصميمها المعياري سهولة الصيانة والتحديث عند توسيع الأنظمة الكهربائية.
| المعلمة | وصف |
| مادة | سبائك النحاس أو الألومنيوم |
| المعالجة السطحية | مطلي بالقصدير أو طلاء مقاوم للتآكل |
| نطاق الأسلاك | 6 AWG إلى 600 كيلو سم حسب الموديل |
| تصنيف الجهد | ما يصل إلى 600 فولت |
| القدرة الحالية | يختلف حسب حجم الموصل وتصميمه |
| نوع التثبيت | الترباس أو المشبك المسمار |
| تصنيف درجة الحرارة | عادة تصل إلى 90 درجة مئوية |
تساعد هذه المعلمات المهندسين على تحديد التوافق مع الأنظمة الكهربائية الموجودة. يضمن اختيار حجم العروة الصحيح وتصنيفها الموثوقية التشغيلية على المدى الطويل.
غالبًا ما يواجه القائمون على التركيب الكهربائي العديد من التحديات عند العمل باستخدام عروات اللوحة. يساعد فهم هذه المشكلات على منع فشل النظام.
اتصالات فضفاضة
يمكن أن يؤدي التشديد غير المناسب إلى زيادة المقاومة الكهربائية وتوليد الحرارة. يضمن استخدام أدوات عزم الدوران المعايرة إحكام ربط العروة وفقًا لمواصفات الشركة المصنعة.
حجم السلك غير صحيح
قد يؤدي استخدام موصل صغير جدًا أو كبير جدًا بالنسبة للعروة إلى إضعاف الاتصال. تحقق دائمًا من توافق الأسلاك قبل التثبيت.
الأكسدة والتآكل
في البيئات الرطبة أو الصناعية، قد تؤثر الأكسدة على أداء الاتصال. يساعد طلاء القصدير والطلاءات الواقية على تقليل هذه المخاطر.
يتطلب تحديد عروة اللوحة الصحيحة تقييم عدة عوامل فنية.
توفر العروات النحاسية عمومًا موصلية ومتانة أعلى، بينما توفر العروات المصنوعة من الألومنيوم وزنًا أخف ومزايا من حيث التكلفة. يعتمد الاختيار النهائي على متطلبات النظام وظروف التثبيت.
الشركات المصنعة مثل CMKS عروات لوحة التصميم الإلكترونية التي تلبي معايير الأداء الكهربائي الصارمة مع ضمان سهولة التركيب داخل أنظمة توزيع الطاقة الحديثة.
يساعد الفحص والصيانة الروتينية على ضمان أداء عروة اللوحة بمرور الوقت.
تشمل الممارسات الموصى بها ما يلي:
يجب على المتخصصين في مجال الكهرباء دائمًا اتباع إجراءات السلامة المناسبة عند صيانة اللوحات لمنع الاتصال العرضي بالدوائر الكهربائية.
ما هو الغرض الرئيسي من العروة لوحة؟
تتمثل الوظيفة الأساسية لعروة اللوحة في توصيل الموصلات الكهربائية بشكل آمن بلوحة اللوحة أو نظام التوزيع مع الحفاظ على مسار تيار ثابت.
هل تتوافق عروات اللوحة مع أسلاك النحاس والألومنيوم؟
تم تصميم بعض العروات للتوافق المزدوج، بينما تم تحسين البعض الآخر لنوع موصل معين. تحقق دائمًا من مواصفات المنتج قبل التثبيت.
لماذا يعتبر عزم الدوران المناسب مهمًا لوصلات العروة؟
يضمن عزم الدوران الصحيح ضغط اتصال كاف بين الموصل والعروة. وهذا يمنع ارتفاع درجة الحرارة ويضمن التوصيل الكهربائي الفعال.
هل تستطيع عروات اللوحة التعامل مع التطبيقات ذات التيار العالي؟
نعم. تم تصميم العديد من عروات الألواح الصناعية للتعامل مع الأحمال الحالية العالية عند مطابقتها لحجم الموصل المناسب وطريقة التثبيت.
تعتبر عروات اللوحة مكونات أساسية في أنظمة التوزيع الكهربائية، مما يضمن توصيلات الموصلات الآمنة والموثوقة داخل اللوحات. تساعد قدرتها على توفير واجهات ميكانيكية وكهربائية مستقرة في الحفاظ على توصيل الطاقة بشكل ثابت عبر البيئات السكنية والتجارية والصناعية.
إن فهم كيفية عمل هذه الموصلات، وكيفية اختيار المواصفات الصحيحة، وكيفية صيانتها بشكل صحيح يمكن أن يؤدي إلى تحسين سلامة وكفاءة التركيبات الكهربائية بشكل كبير.
